密封腔气孔 密封腔气孔 密封腔设有单独的通气孔,泵在启动期间可容易且正确地排气。
减少表面处理 减少表面处理 泵壳表面的特殊热处理可最大限度地减少摩擦和磨损。
最佳的冷却和润滑处理 最佳的冷却和润滑处理 平衡缸采用特殊设计,以确保机械密封件的密封表面可获得适当的冷却和润滑。
自我净化 自我净化 正压侧和负压侧之间的通气直接取决于机械密封,通过此方式,即使是垂直安装,也可以确保无需安装排气管中介质的空气缓冲器。

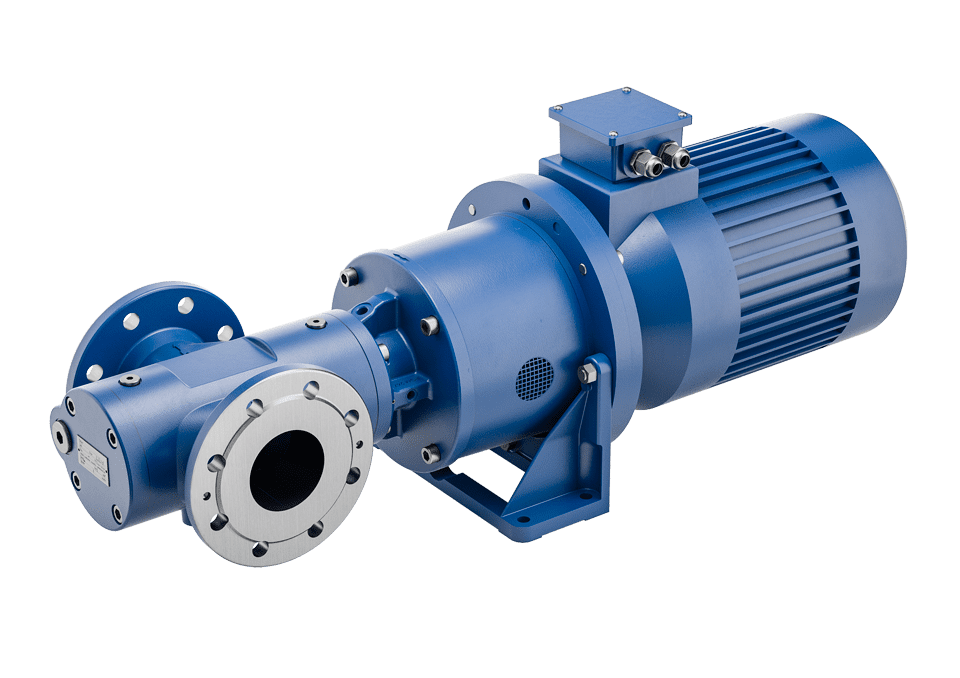

KRAL K系列螺杆泵

KRAL最畅销的泵

承压高达16 bar的通用泵
K系列泵均为通用型 螺杆泵,使其成为KRAL公司最畅销的泵。K系列螺杆泵的外壳是球墨铸铁,可在船上使用。此外,K系列螺杆泵还配备了具有终身预润滑功能的、密封的外部轴承,此设计可使泵免受输送介质的压力,因此不需要维护。



工作参数,材料,组件:

  • 流量范围:5-2,900升/分钟
  • 流量范围KFT系列:5至510升/分钟
  • 最大压差:16 bar
  • 温度范围:-20°C至180°C,磁力联轴器密封可耐高温至300°C
  • 外壳:球墨铸铁EN-GJS-400
  • 螺杆:氮化钢
  • 认证(船级):ABS,BV,CCS,DNV,GL,LRS,MRS,NK,RINA
  • ATEX防爆:Group II,category 2, EX II 2 GD b / c
  • 加热:电,介质或蒸汽加热

K系列螺杆泵是如何与KRAL产品计划互相配合的?

螺杆泵配置德标DIN法兰,KFT系列螺杆泵配置的德标DIN法兰在上面。法兰安装式螺杆泵、立式螺杆泵和卧式螺杆泵有多种安装方式,可满足客户的不同需求。



三螺杆泵的优点

与其他类型的泵相比,KRAL螺杆泵具有大容量、小体积的特点,更适用于高压差的工作场所。螺杆泵采用自吸式设计,脉动输出低,易于调节。无论是单泵还是双泵,三螺杆泵的设计都非常紧凑。所有K系列螺杆泵都有一个内部安全阀。



避免磁力联轴器损坏

有些液体会产生残留物聚积进而使泵停止工作。K系列螺杆泵全新打造了一个紧邻机械密封圈的排油孔,使得液体残留物可以从排油孔排出。一方面可以防止液体堆积并形成残留物,另一方面也避免了残留物破坏球轴承,进而避免因球轴承发热而熔化橡胶圈及损坏磁力联轴器。



KRAL提供优质的碳化硅(SiC) 机械密封件。含氟量高的O形密封圈适用于高温环境,且能在高温环境中保持其化学稳定性。K系列螺杆泵提出了创新的密封概念,久经验证的径向旋转轴密封件、机械密封件和密闭式磁力联轴器是K系列螺杆泵的标配。坚固、紧凑的设计使得K系列螺杆泵的外形更加完美。

您的优势

  • 位置设计得当的排油孔可避免联轴器损坏
  • 提供干运行安全保护
  • 操作和维护成本低
  • 符合德国DIN标准
  • 技术参数
    技术参数 15-42 55-118 160-275 370-450 550-660 851-1301 1500-1700 2200-2900
    Qth (1450 min-1, 0 bar) l/min 15-42 55-118 160-275 370-450 550-660 851-1301 1500-1700 2200-2900

    最大法兰压力 bar
    K   16 16 16 16 16 16 16 16
    KFT   16 16 16

    温度 °C
    丁腈橡胶旋转轴形密封圈   90 90 90 90 90 90 90 90
    氟橡胶旋转轴形密封圈   150 150 150 150 150 150 150 150
    标准机械密封   150 150 150 150 150 150 150 150
    硬质合金机械密封   180 180 180 180 180 180 180 180
    磁力联轴器密封    300 300 300 300 300 300 300 300

    粘度 mm²/s
    最小   1.1 1.1 1.1 1.4 1.4 1.4 1.4 1.4
    最大   10,000 10,000 10,000 10,000 10,000 10,000 10,000 10,000

    最大进口法兰压力 bar
    旋转轴形密封圈   1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
    标准机械密封   6 6 6 6 6 6 6 6
    硬质合金机械密封   10 10 10 10 10 10 10 10
    磁力联轴器密封   10 10 10 10 10 10 10 10
  • 型号
    KF系列法兰安装式螺杆泵

    通用泵,适用于水平安装及其他位置安装。

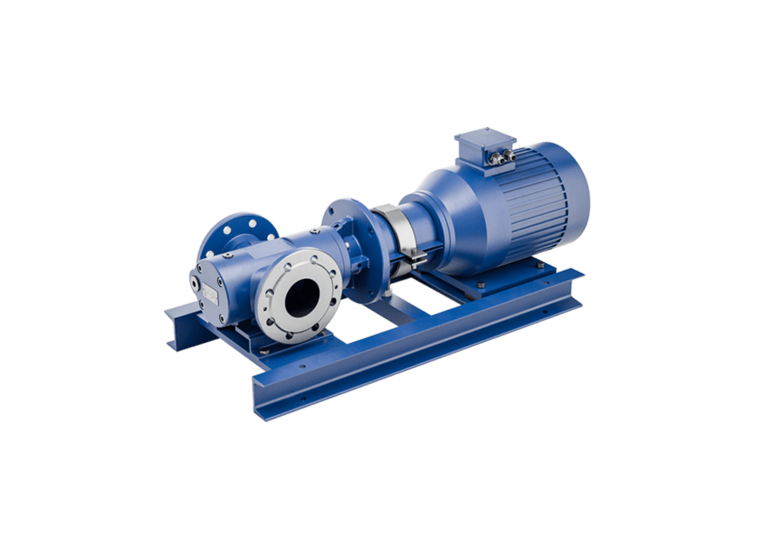

    KH系列卧式底脚螺杆泵

    水平安装在底座上。

    KV系列立式螺杆泵

    适用于安装空间狭小或是容纳空间有限的工作场所。

    KFT系列螺杆泵:德标DIN法兰在泵的顶部

    适用于水平安装或垂直安装的工作场所。
