先进的表面处理先进的表面处理泵壳表面经过特殊热处理,以提高其抗摩擦性能并减少磨损。
自我排气自我排气压力侧和吸入侧之间的排气直接从机械密封处开始。这可确保泵即使是垂直安装的,任何残留的空气也将通过介质移动而转移到排气管中。
过压保护过压保护内置溢流阀可保护泵免受过压影响
可拆卸的端盖组件可拆卸的端盖组件所有旋转部件(如轴承、密封部件和平衡活塞等)都预先组装在特殊设计的端盖中。该端盖组件拆卸简单,以简化组装、拆卸和维护等工作流程。

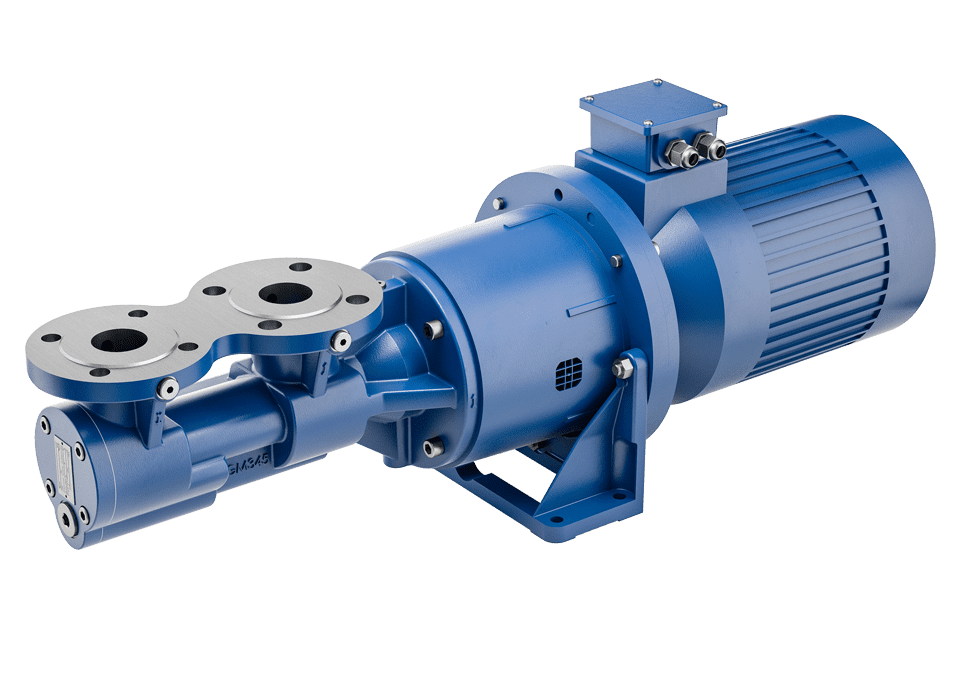

KRAL L系列螺杆泵

中压泵系列

坚固、耐磨、易于维修和维护
KRAL旗下L系列泵具有坚固、耐磨、易于维修和维护等特点,有多种机型供客户选择。无论机型大小,L系列螺杆泵都配备了在机器顶部的整体法兰。启动稳定、磨损最小、易于维护、操作简便是该系列泵的特色。



工作参数,材料,组件:

  • 流量范围:5-160升/分钟
  • 最大压力:63 bar
  • 温度范围:-20°C至180°C,磁力联轴器密封可耐高温至300°C
  • 外壳:球墨铸铁EN-GJS-400
  • 螺杆:氮化钢
  • 认证(船级):ABS,BV,CCS,DNV,GL,LRS,MRS,NK,RINA
  • ATEX防爆:Group II,category 2, EX II 2 GD b / c
  • 加热:电,介质或蒸汽加热

L系列螺杆泵是如何与KRAL产品系列互相配合的?

KRAL L系列螺杆泵 突破压力范围限制,将工作压力从K系列的 16 bar 提高到 63 bar. L系列的中压螺杆泵的承压能力介于KRAL泵的K系列和C系列之间。

在标准应用中,L系列螺杆泵可以成为CG系列的经济型替代品。

L系列螺杆泵使得KRAL泵在高压船舶的应用领域更进一步,它的外壳由球墨铸铁制成,因此被批准在船上使用。

L系列螺杆泵还有一个密封的、终身润滑的外部轴承,不会与输送介质接触,因此无需维护。

易于维修

L系列泵的所有的旋转部件都是预安装的,因此,拆开盖子之后,主动轴即可与密封套件一起拆卸下来。这使得螺杆泵特别易于组装、拆卸和维护。



KRAL 旗下的L系列泵使用终身润滑的外部球轴承,其氟橡胶(FKM)密封垫片在高温下仍保持良好的稳定性且耐磨损,此配置可以延长轴承的使用寿命并降低维护成本。.

此外,其创新性的一体式外壳设计可确保泵体的受压面不再有压力泄漏风险。

  • 技术参数
    技术参数5-1015-2632-5455-85
    Qth (1450 min-1, 0 bar)l/min5-1015-2632-5455-85

    最大法兰压力bar63636363

    输送液体的最高温度°C
    丁腈橡胶径向轴密封 90909090
    氟橡胶径向轴密封 150150150150
    标准机械密封 150150150150
    硬质合金机械密封 180180180180
    磁力联轴器密封  300300300300

    粘度mm²/s
    最小 1.11.11.11.1
    最大 7,0007,0007,0007,000

    最大进口法兰压力bar
    径向密封圈 1.51.51.51.5
    标准机械密封 6666
    硬质合金机械密封 10101010
    平衡型机械密封
          型号LFI/LFT/LFW/LVI/LVT
          型号LFM

    20
    6

    20
    6

    20
    6

    20
    6
    磁力联轴器密封
          型号 LFI/LFT/LFW/LVI/LVT
          型号 LFM

    20
    6

    20
    6

    20
    6

    20
    6
  • 型号
    LFI法兰安装式螺杆泵

    适用于水平安装的通用泵。

    LFT螺杆泵

    For horizontal installation.

    LVI系列立式螺杆泵

    适用于安装空间狭小或是容纳空间有限的工作场所。

    LVT系列立式螺杆泵

    节省空间,可垂直安装

  • NPSH.
    请指定值
    请指定值
    请指定值
    导致:
    请填写所有字段
    psia
    4
  • 使用说明书
