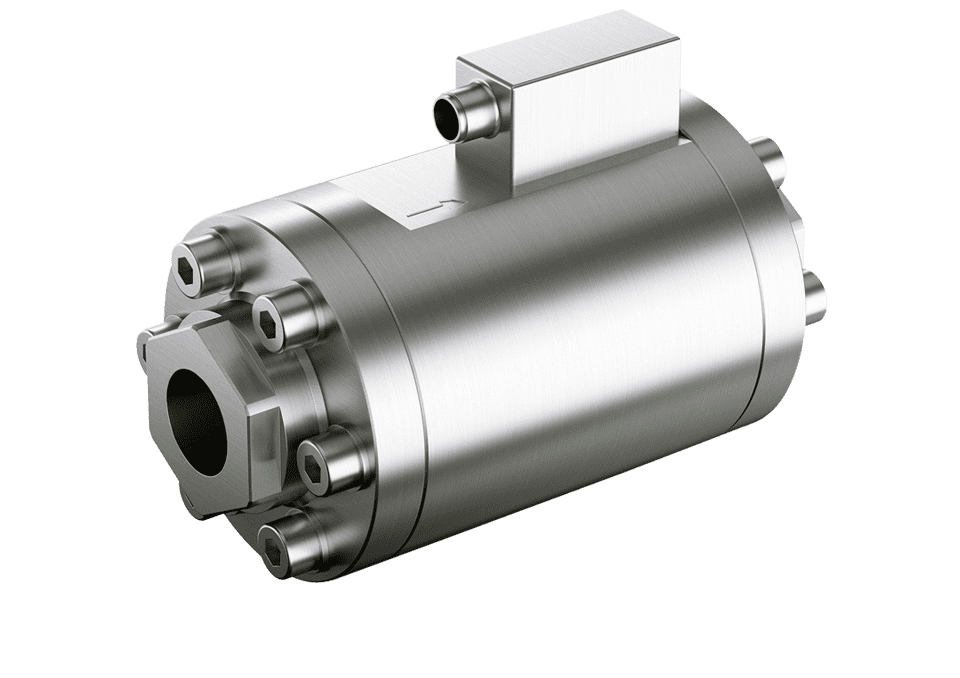

KRAL流量计OMS系列

适用于介质流量测量要求严格的不锈钢设计

在为测量要求严格的介质选择流量计时,总需要考虑材料耐受问题。OMS系列流量计的外壳采用不锈钢设计,适用于低粘度和高粘度介质,可根据应用需要配备球轴承或滑动轴承。

优点

  • 精确度高
  • 非常坚固
  • 不需要安装在平稳区域
  • 低摩擦和最小的压力损失
  • 非常紧凑的设计

应用实例

  • 测量树脂、油漆、粘合剂
  • 在风力涡轮机中测量螺旋桨涂层材料
  • 绝缘材料
  • 润滑脂和蜡
  • 水体积流量测量

材料

  • 外壳:不锈钢
  • 螺杆:不锈钢(附高粘度介质涂层)
  • 轴承:球轴承或滑动轴承
  • 带球轴承的垫片:Viton®
  • 带滑动轴承的垫片:Teflon®
  • 技术参数
    技术参数 OMS-020 OMS-032 OMS-052 OMS-020
      低粘度介质 低粘度介质 低粘度介质 高粘度介质
    公称直径 DN inch ¾ 1 1 ½ ¾
    流速 (升/分) Q最大 45 150 525 -
      Q标准 30 100 350 10
      Q最小 0.6* 2.0* 7.0* 0.04*
    最大压力 bar 185 185 120 400
    温度 °C -20 至 +150 -20 至 +150 -20 至 +150 -20 至 +80
    粘度 mm²/s 1 至 10² 1 至 10² 1 至 10² 10² 至 10⁶
    精确 测量值 ±0.1 %* ±0.1 %* ±0.1 %* ±0.5 %
    K-系数 P/I 1,280 468 142 66,000
    频率 at Q标准 Hz 640 780 828 11,000
    * 可根据要求提供非润滑介质的信息
  • 传感器
    传感器 BEG 44A BEG 47D** / BEG 47E**
    应用领域   高压,
    温度范围广
    EX-范围
    K-系数   K2 K1
    信号   PNP Namur
    温度 [°C] -25 至 +120 -25 (-40) 至 +100
    最大压力 [bar] 420 40
    **取决于温度
  • 使用说明书
