通过极轮进行信号检测 通过极轮进行信号检测 极轮连接到测量螺杆上,脉冲发射器通过极轮检测脉冲。极轮有不同的规格,可根据规格和需要选择安装,这样可显着提高信号的传输分辨率。可在对信号分辨率要求较高的场合通过极轮对信号进行检测,例如测试台、校准台或在流量范围较低的工作环境中使用的流量计。

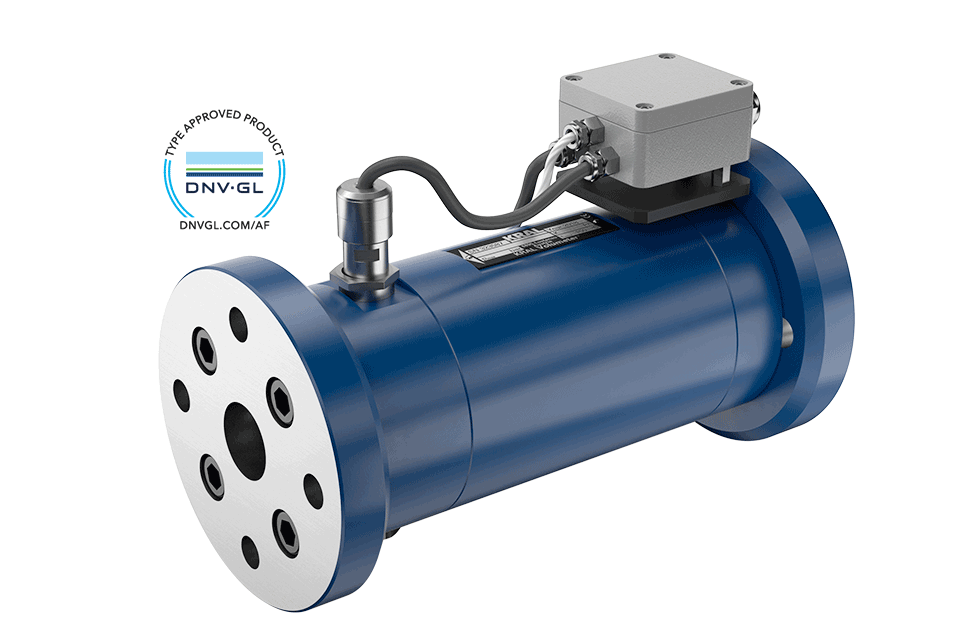

KRAL流量计OMG系列

适用于多种应用需求的通用装置

得益于KRAL不断地致力于研究及开发,其高度模块化的OMG系列产品的应用范围涵盖极广。因此,该系列流量计特别适用于各种行业,例如机械工程、化学工程和船舶等。

OMG系列还将坚固性和最高精度统一于一体了,这也是KRAL流量计在全球享有盛誉的原因。由于运用了螺杆泵原理,所有OMG系列设备的运行都非常平稳且速度快,且可成功捕捉流量相关的快速脉动的变化。OMG系列产品的结构极其坚固,可为测量流体提供最佳保护以抵御外部影响,例如可抵御在恶劣工业环境中的系统振动和机械应力的影响。

优点

  • 应用范围广泛,普遍适用
  • 精确度高
  • 非常坚固
  • 不需要安装在平稳区域
  • 简易安装
  • 运行非常平稳,可以探测到因脉动而引起的流量的任何快速波动
  • 低摩擦和最小的压力损失

技术参数

  • 介质:中性化学物质,润滑,清洁,无磨蚀性
  • 流向检测:可选择安装扩展传感器
  • 温度测量:可选择安装附加传感器
  • 传感器:PNP,Namur或推挽式
  • 连接方式:DIN(德国标准),ANSI(美国国家标准学会),螺纹。根据要求提供更多连接

材料

  • 外壳:球墨铸铁
  • 螺杆:氮化钢
  • 轴承:钢或混合轴承
  • 密封:氟橡胶(FKM),其他密封材料可根据要求提供
  • 技术参数
    技术参数 OMG-13 OMG-20 OMG-32 OMG-52 OMG-68 OMG-100 OMG-140
    公称直径 DN [mm] 15 20 25/32 40 50 100 150
      DN [inch] 1/2 3/4 1 1 1/2 2 4 6
    总长度 含德标法兰 [mm] 145 185 255/265 285 340 460 610
    总量 含德标法兰 [Kg] 6 6 13/15 21 31 77 190
    流速(升/小时) Q最大 900 2,700 9,000 31,500 63,000 180,000 450,000
      Q标准 600 1,800 6,000 21,000 42,000 120,000 300,000
      Q最小 6 18 60 210 420 1,200 3,000
    流速(升/分) Q最大 15 45 150 525 1,050 3,000 7,500
      Q标准 10 30 100 350 700 2,000 5,000
      Q标准 0.1 0.3 1.0 3.5 7.0 20 50
    最大压力 [bar] 250 250 250 160 100 40 40
    温度 [°C] -20 至 +200 -20 至 +200 -20 至 +200 -20 至 +200 -20 至 +200 -20 至 +200 -20 至 +200
    粘度 [mm²/s] 1 至 1x106 1 至 1x106 1 至 1x106 1 至 1x106 1 至 1x106 1 至 1x106 1 至 1x106
    精确 测量值 ±0.1 % ±0.1 % ±0.1 % ±0.1 % ±0.1 % ±0.1 % ±0.1 %
    K-系数 K1 [P/I] 1,216 640 234 71.0 39.8 16.8 8.8
      K2 [P/I] 2,432 1,280 468 142 79.6 33.6 17.7
      K3 [P/I] 7,296 2,560 1,014 302 167 57.6 22.1
      K4 [P/I] 7,296 2,560 1,014 302 167 87.6 45.1
    频率 f1 at Q标准 [Hz] 203 320 390 414 464 560 738
      f2 at Q标准 [Hz] 405 640 780 828 929 1,120 1,475
      f3 at Q标准 [Hz] 1,216 1,280 1,690 1,760 1,949 1,920 1,842
      f4 at Q标准 [Hz] 1,216 1,280 1,690 1,762 1,948 2,920 3,758
  • 传感器
    传感器 BEG 06* / BEG 06A* BEG 43D BEG 44A BEG 45 配 BEV 13 BEG 47D** / BEG 47E** BEG 53A* / BEG 54A*
    应用领域   EX-范围 标准 高压 高压,温度范围广 EX-范围 流向检测
    K-系数   K1 K1 K2 K3 K1 K4
    信号   Namur PNP 推挽式 PNP Namur 推挽式
    温度 [°C] -40 bis +150 -40 至 +150 -40 至 +150 -40 至 +250 -25 (-40) 至 +150 -40 至 +150
    最大压力 [bar] 350 250 420 420 40 650
    *取决于公称直径 **取决于温度
