通过测量螺杆检测信号 通过测量螺杆检测信号 在通过测量螺杆获取信号的情况下，实际上就是通过脉冲发射器来检测螺旋边缘。螺杆旋转产生两个旋转脉冲，螺杆旋转的两处边缘均可被检测到。因为螺杆旋转可准确“传达”测量室的精确体积，所以每个测量室体积将产生两个脉冲。这种类型的信号检测是所有传统的测量消耗量和流量装置经常采用的经济实惠的解决方案。

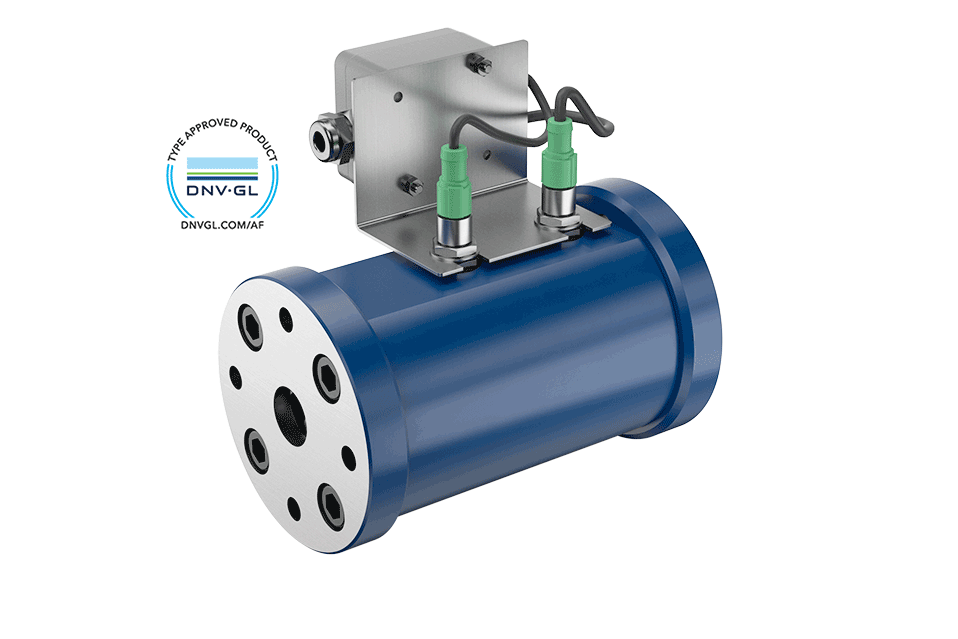

KRAL流量计OMP系列

柴油和重燃料油的强大解决方案

OMP系列流量计专为船舶应用和其他应用的燃油消耗量测量而设计，可用于增压模块和燃烧器等。

DNV-GL型认证证书

精确性和坚固性的完美结合：KRAL流量计拥有容积精确的测量室，各种介质的测量精度可达0.1％。弯管和T形截面对测量精度或性能没有影响。

流量计的外壳采用球墨铸铁材料，及其坚固，为精确打造的螺杆提供最佳保护。通过使用高质量的先进混合轴承，测量装置运行效果极佳，具有低摩擦、轻柔和最小的压力损失等优点。使用寿命长，可抵抗介质中的脉动以及整个产品生命周期均高效运作仅是OMP产品的部分优势而已。

优点

  • 适用于MDO（船用柴油），MGO（船用汽油），HFO（重燃料油）和其他类型的油
  • 非常准确
  • 非常坚固，使用寿命长
  • 低摩擦和最小的压力损失
  • 不需要安装在平稳区域
  • 简易安装
  • 工作条件恶劣区域适用

技术参数

  • 介质：中性化学物质，润滑，清洁，无磨蚀性
  • 流向检测：可选择安装第二传感器
  • 温度测量：可选择安装附加传感器
  • 传感器：PNP或Namur信号
  • 连接方式：DIN（德国标准），ANSI（美国国家标准学会），螺纹。根据要求提供更多连接

材料

  • 外壳：球墨铸铁
  • 螺杆：氮化钢
  • 轴承：混合球轴承
  • 密封：氟橡胶（FKM），其他密封材料可根据要求提供
  • 技术参数
    技术参数 OMP-13 OMP-20 OMP-32 OMP-52
    公称直径 DN [mm] 15 20 25/32 40
      DN [inch] 1/2 3/4 1 1 1/2
    总长度 含德标法兰 [mm] 115 125 180/190 240
    重量含德标法兰 [kg] 4 5 11/13 19
    流速（升/小时） Q最大 900 2,700 9,000 31,500
      Q标准 600 1,800 6,000 21,000
      Q最小 6 18 60 210
    流速（升/分钟） Q最大 15 45 150 525
      Q标准 10 30 100 350
      Q最小 0.1 0.3 1.0 3.5
    最大压力 [bar] 40 40 40 40
    温度 [°C] -20 至 +200 -20 至 +200 -20 至 +200 -20 至 +200
    粘度 [mm²/s] 1 至 1x106 1 至 1x106 1 至 1x106 1 至 1x106
    精确 测量值 ±0.1 % ±0.1 % ±0.1 % ±0.1 %
    K-系数 K [P/I] 1,214.0 321.0 78.0 17.73
    频率 f at Q标准 [Hz] 202 161 130 104
  • 传感器
    感应器 BEG 45 配 BEV 13 BEG 47G BEG 56A
    应用领域   高压，
    温度范围广    		 EX-范围 标准
    K-系数   K1 K1 K1
    信号   PNP Namur PNP
    温度 [°C] -40 至 +200 -25 至 +100 -40 至 +125
    最大压力 [bar] 40 40 40
  • 使用说明书
