通过测量螺杆检测信号 通过测量螺杆检测信号 在通过测量螺杆获取信号的情况下，实际上就是通过脉冲发射器来检测螺旋边缘。螺杆旋转产生两个旋转脉冲，螺杆旋转的两处边缘均可被检测到。因为螺杆旋转可准确“传达”测量室的精确体积，所以每个测量室体积将产生两个脉冲。这种类型的信号检测是所有传统的测量消耗量和流量装置经常采用的经济实惠的解决方案。

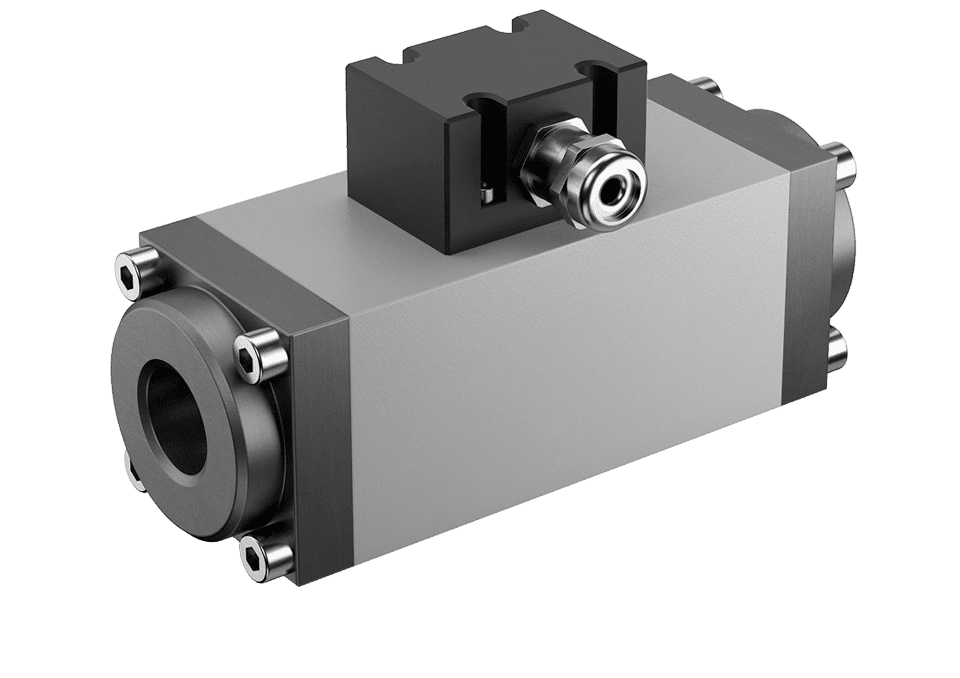

KRAL流量计OME紧凑型系列

紧凑型三合一设备，适用于轻油测量

KRAL旗下OME系列流量计的所有设计尺寸均可进行双向测量，这是通过其配置三合一传感器来实现，它可以自动且非常快速地检测流体流向的变化。另一个优点是其配备的Pt100综合温度传感器，可以测量介质的温度。

OME系列流量计采用轻型设计，用铝作为其外壳，轻便，易安装，既适用于测量轻油的消耗量，又适用于内陆水路运输或发电等行业。与所有KRAL流量计一样，OME系列也拥有容积精确的测量室，各种介质的测量精度可达0.1％。

因此，OME系列流量计的设计紧凑、轻便、坚固，集流量、流动方向和温度测量等用途于一体。

优点

  • 紧凑型三合一传感器：结流量测量、流向检测和温度测量于一体
  • 精确度高
  • 不需要安装在平稳区域
  • 低摩擦和最小的压力损失
  • 简易安装
  • 柴油和轻油的经济实惠解决方案

技术参数

  • 介质：中性化学物质，润滑，清洁，无磨蚀性
  • 综合流向检测
  • 综合温度测量（Pt100）
  • 信号：推挽式和Namur
  • 连接方式：DIN（德国标准），ANSI（美国国家标准学会），螺纹

材料

  • 外壳：铝
  • 螺杆：氮化钢
  • 轴承：钢球轴承
  • 密封：氟橡胶（FKM），其他密封材料可根据要求提供
  • 技术参数
    技术参数 OME-13 OME-20 OME-32 OME-52
    公称直径 DN [mm] 15 20 25/32 40
      DN [inch] 1/2 3/4 1 1 1/2
    总长度 含德标法兰 [mm] 105 135 185 325
    重量含德标法兰 [kg] 2 2 4 12
    流速（升/小时） Q最大 900 2,700 9,000 31,500
      Q标准 600 1,800 6,000 21,000
      Q最小 6 18 60 210
    流速（升/分） Q最大 15 45 150 525
      Q标准 10 30 100 350
      Q最小 0.1 0.3 1.0 3.5
    最大压力 [bar] 40 40 40 40
    温度 [°C] -20 至 +125 -20 至 +125 -20 至 +125 -20 至 +125
    粘度 [mm²/s] 1 至 1x106 1 至 1x106 1 至 1x106 1 至 1x106
    精确 测量值 ±0.1 % ±0.1 % ±0.1 % ±0.1 %
    K-系数 K [P/I] 1,214.0 321.0 78.0 17.73
    频率 f at Q标准 [Hz] 202 161 130 104
  • 传感器
    传感器 BEG 47C BEG 60A-62A*
    应用领域   EX-范围 标准精简版本
    K-系数   K1 K1
    信号   Namur 推挽式
    温度 [°C] -25 至 +100 -25 至 +100
    最大压力 [bar] 40 40
    *取决于公称值
